渦街流量計如何接線圖
渦街流量計接線方式
*先在接線之前我要給大家強調兩個安全問題：
(1)禁止帶電進行操作
(2)確定供電類型和方式
這兩步是執行的，如果有一步?jīng)]用完全，我完全不建議繼續操作下去，因為安全性和穩定性無法得到保障。做完上面的安全步驟，下面我們開始介紹接線板和電源。
A.接線板端子說明
目前主流的渦街流量計分為兩種類型，根據供電方式不同區分，分為24V 供電和電池供電兩類。
1、24V 供電類

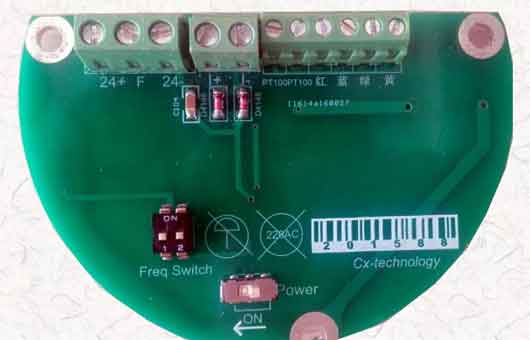

24V接線板
2、電池供電類

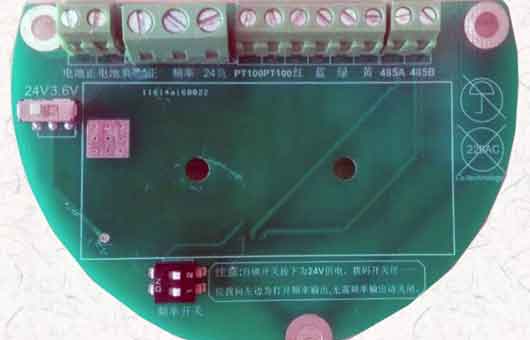

電池接線板
這兩張圖片是兩類接線板端子圖，大家作為了解，下面我會給大家一個詳細的電源接線圖，這樣就會一目了然。
B. 電源的接法(圖示)

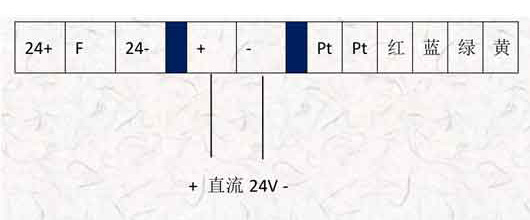

1. 24V 供電接法：
(24V 供電接法)

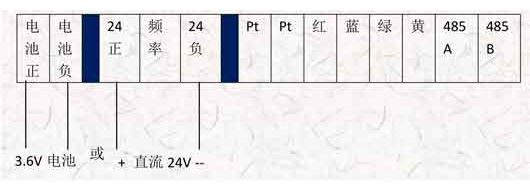

2. 電池供電板接法：
（電池供電板接法）
C. 輸出接法：

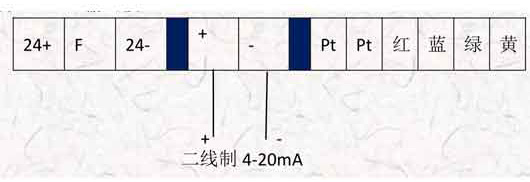

1、2 線制 4-20mA 輸出接法：
（2 線制 4-20mA 輸出接法）
若現場設備為四線制的，請 + 接外供電，-- 接 4-20mA 接收+，然后負負相連即可
2、 頻率輸出接線：

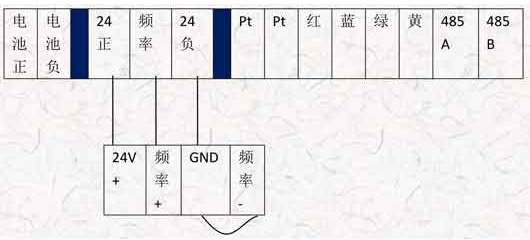

A、電池板：
(電池板)
一般情況頻率為四線制，可以將頻率負線和 GND 相連從而構成回路，如果現場接收裝置為三線制，請確認好電壓，按圖直接相連即可。

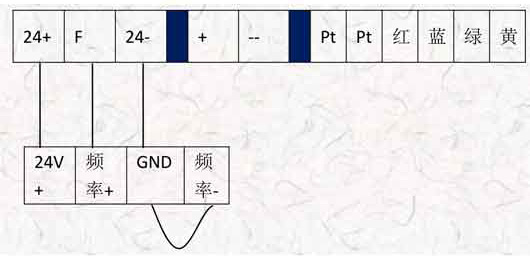

B、24V 供電板子：
（24V 供電板子）

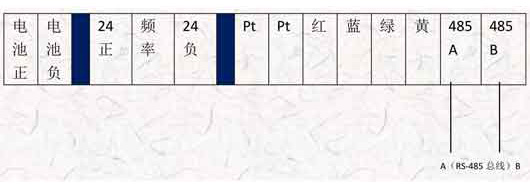

3、 RS-485 通訊接法：(僅電池板具有該端口)
( RS-485 通訊接法)
上面主要的鏈接點，關于溫度傳感器、壓力傳感器的鏈接我會在下文用說明圖的方式為大家展示。
D. 其他接線說明：

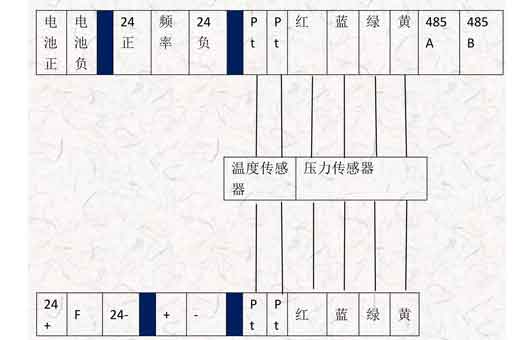

（溫度傳感器、壓力傳感器接線圖）
該圖示中，兩種板子均有多個端口未介紹，該部分為溫度和壓力接口，在使用過程中一般是出廠設置好的，用于為儀表提供溫度或壓力補償，進行補償運算，客戶在使用過程中只要確保該部分接線完好無松動即可，客戶在維護過程中可以按照原有接線進行固定。
