遠傳超聲波液位計是一種由微處理器控制的非接觸式連續液位測量?jī)x。安裝簡單，測量方便，不受液體粘度和密度的影響。由于它沒有機械運動部件，可靠性更高，維護工作量更少，因此在液位測量中得到廣泛應用。但測量精度相對較低，測量中存在盲區，不能在壓力容器中測量，也不能用于測量揮發性介質。正是由于遠傳超聲波液位計本身的局限性，如果在使用過程中不加以注意，很容易出現一些故障。為了幫助用戶更好地使用遠傳超聲波液位計，本文重點介紹了遠傳超聲波液位計的工作原理。



遠傳超聲波液位計的測量原理

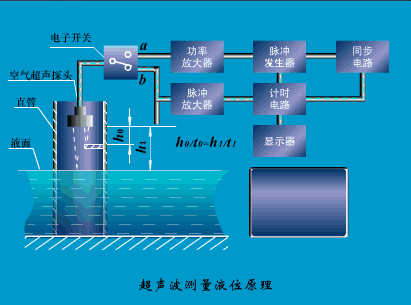

在遠傳超聲波液位計的測量中，超聲波脈沖由傳感器(換能器)發出，經物體表面反射后，由同一傳感器(換能器)接收，并轉換成電信號。傳感器(傳感器)和被測液位之間的距離由超聲波發射和接收之間的時間來計算。



因此，遠傳超聲波液位計利用測量回波距離的原理，根據超聲波的發射和接收進行測量。



由于超聲波的發射和接收是一次往返，實際測量的距離值用公式表示：S=CT/2。其中s為測得的距離值，c為聲速，t為傳播時間。



超聲波在空氣中的傳播速度是固定的，池子的深度或水箱的高度也是固定的。實際液位是池子或罐體等容器的深度減去超聲波測量的距離，即液位或液位的高度。從而實現了液位的超聲波測量。
