凱銘儀表科技有限公司是一家專業從事真空夾套式磁翻板液位計設計與生產的廠家，公司生產的真空夾套式磁翻板液位計*顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用。如果根據現場測量的需要在真空夾套式磁翻板液位計配上下開關量信號輸出，可實現遠傳液位報警、控制開關，可實現液位或界位的上、下限越位報警、控制或聯鎖，配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位、界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。
真空夾套式磁翻板液位計非常適用于腐蝕性介質且工作溫度又較高場合的液位測量，結構可靠，后期的維護工作量低，使用壽命長。是測量硫酸、鹽酸、硝酸，各種強堿等強腐蝕性介質液位測量的*好選擇。我們可以根據客戶的實際的測量要求為客戶量身定制，公司在設計與售后有專業的隊伍予以保證，各種型號與材質的產品可以應用于溫度和壓力要求不同的測量現場。
用戶可根據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號 ，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M(jìn)液出液設備進行控制。
本文針對于uhz真空夾套式磁翻板液位計產品的原理、材質及安裝結構圖，向各位作一個簡單的介紹。
一、真空夾套式磁翻板液位計原理概述：
磁翻版液位計主要是根據磁耦合作用原理和浮力原理來實現液位或界位的檢測，在非磁性腔體內，裝有一個磁性浮子，該浮子始終懸浮于液面或界面上，浮子的位置隨儲罐液位的變化而同步改變。腔體外連著一個指示器，該指示器為一真空密封玻璃管，內裝有磁飛標或磁翻板指示器，與腔體內的浮子通過磁耦合作用相互吸引并同步變化，指示出腔體內浮子的相應位置，即液面或界面的高度，從而實現液位或界位的同步指示。
二、真空夾套式磁翻板液位計外殼及襯里材質的選擇區別：
不銹鋼內襯防腐型真空夾套式磁翻板液位計采用不銹鋼本體內襯聚丙烯（PP）和聚四氟乙烯（PTFE）工藝，有很高的結構強度和耐腐蝕性，可適用于鹽酸等酸性液體、堿性液體和有機溶劑。但不適合濃縮硝酸、含氯溶劑、芳香劑、脂肪族等介質液體的測量。側裝式內襯防腐真空夾套式磁翻板液位計有不銹鋼主體內襯聚四氟乙烯（PTFE）和不銹鋼內襯聚丙烯（PP）兩種，適合腐蝕性介質的測量。
側裝式內襯型真空夾套式磁翻板液位計（PTFE）適用于腐蝕性介質且工作溫度又較高場合的液位測量，采用先進的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝，結構可靠，使用壽命長。是氫氟酸等強腐蝕性介質液位測量的*好選擇。
側裝式內襯型真空夾套式磁翻板液位計（PP）適用于鹽酸、稀硫酸等無機類腐蝕性液體的測量,由于采用進口高強度可與金屬接近,尤其是PPR 獨特的保溫性,合該產品適用于室外水箱液位測量,遇冬季內部不會結冰.但不如襯PTFE型耐溫及耐壓性能好，溫度及壓力較低時選用此產品性價比較高。

類型	型號	適用范圍及用途
普通型	UHZ -P	普通型浮子液位計是一種就地顯示儀表，廣泛應用于石油、化工、電力、輕工、環保等部門,對開口或承壓容器中的液位進行連續顯示。
防腐型	UHZ- F	特別適合于具有腐蝕性、毒性的液位測量指示（工作壓力≤1.6MPa；測量范圍≤2m）。
伴熱型	UHZ- R	適用于測量粘度比較大，溫度比較高或比較低的液體介質（該儀表需要使用伴熱裝置）。
高溫型	UHZ- T	適用于容器壓力小于10Mpa、溫度在200℃～450℃之間的液體介質的液位連續測量。
高壓型	UHZ- Y	適用于溫度為200℃以下、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。
高溫高壓型	UHZ- H	適用于溫度高于200℃、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。
防爆型	UHZ -B	適用于在易燃易爆環境里、需要電信號遠程傳輸?shù)那闆r，該儀表帶4mA～20mA電流信號或上下限報警設定的液位變送器等電子裝置。
頂裝型	UHZ -D	適用于各種地下流動介質儲罐，可在地面上顯示液位。不適合于強烈振動和強磁的工作場合（工作壓力≤1.6MPa；測量范圍≤2m）。

三、真空夾套式磁翻板液位計特點：
1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。
2、配上下限開關輸出，可實現遠距報警，限位控制。
3、配變送器可實現液位遠距報指示，檢測與控制。

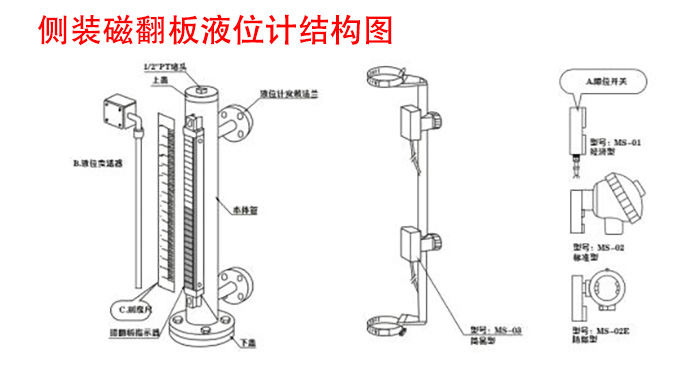

四、真空夾套式磁翻板液位計結構圖

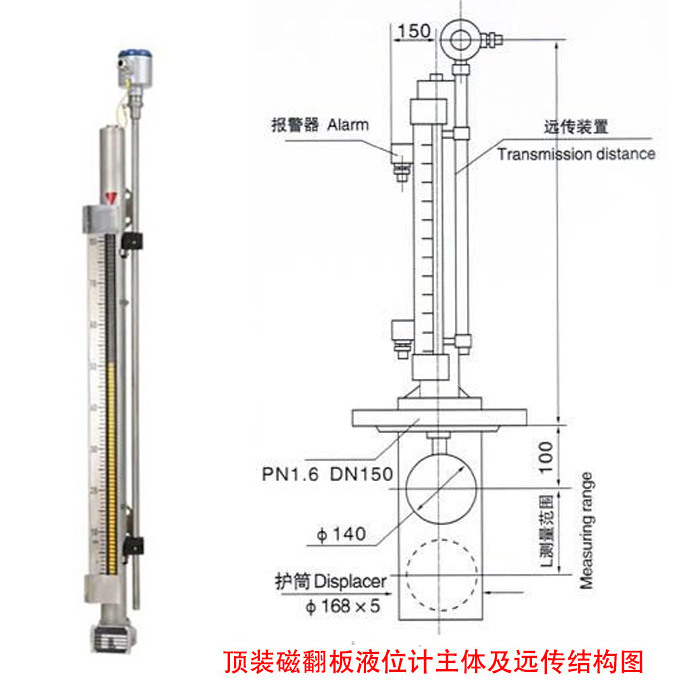

五、真空夾套式磁翻板液位計安裝圖、要求及維護
1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。
2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。
3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
六、真空夾套式磁翻板液位計基本技術參數：
1、量程范圍：250mm以上；
2、介質密度：≥0.4g/cm3；
3、介質粘度： ≤0.02Pa.S；
4、工作溫度：PP-40~80℃，PTFE-40~150℃；
5、壓力等級：≤32MPa；
6、測量精度：L=500~1000mm≤1.5%FS，L＞1000mm≤1.0%FS；
7、安裝方式：側裝式、頂裝式；
8、防護等級：IP65；
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；
10、傳輸方式：4～20mA 或 開關量 ；
11、接液材質：PP、PTFE；
12、浮子材質：316L、PVC/UPVC/CPVC/PTFE/鈦等。
